Ο θόρυβος, η χαμηλή ροή ή οι κραδασμοί δεν προσδιορίζουν από μόνα τους ένα φθαρμένο τμήμα της αντλίας. Σε μια μονάδα A10VSO Series 31, το ίδιο σύμπτωμα μπορεί να περιλαμβάνει αιμορραγία, συνθήκες αναρρόφησης, κινητήρα, σύστημα ελέγχου ή μηχανική βλάβη. Ξεκινήστε με την ακριβή ονομασία της αντλίας και τα στοιχεία από το εγκατεστημένο σύστημα προτού αποφασίσετε τι θα αντικαταστήσετε.
Αυτός ο οδηγός προσδιορίζει τα κύρια συγκροτήματα, εξηγεί τι πρέπει να καταγράψετε κατά την αντιμετώπιση προβλημάτων και παραθέτει τις πληροφορίες που απαιτούνται για μια ανασκόπηση ανταλλακτικών. Δεν δίνει καθολικά όρια φθοράς. Οι αποφάσεις επαναχρησιμοποίησης ή αντικατάστασης απαιτούν κριτήρια επιθεώρησης για τη συγκεκριμένη μονάδα. Η κύρια πηγή είναι το εγχειρίδιο οδηγιών της Bosch RexrothΥΕ 92701-01-Β/04.2018, το οποίο καλύπτει τα A10VO και A10VSO Series 31. Το συνδεδεμένο αντίγραφο φιλοξενείται από τρίτο μέρος. Ελέγξτε την τρέχουσα τεκμηρίωση του κατασκευαστή, το ισχύον φύλλο δεδομένων και την επιβεβαίωση παραγγελίας για την εγκατεστημένη μονάδα.Εγχειρίδιο Bosch Rexroth, §§1.1–1.2 και 14 (αντίγραφο που φιλοξενείται από τρίτο μέρος-)
Σχετικά με αυτόν τον οδηγό:Η Guangdong Sheungchak Hydraulic Technology Co., Ltd. δημοσιεύει αυτήν τη σελίδα και παραθέτει τις αντλίες A10VSO στον ιστότοπό της. Τα ονόματα εξαρτημάτων και τα παραδείγματα παραγγελιών παρακάτω βασίζονται επίσης στον κατάλογο ανταλλακτικών του Anfield 2025-. Αυτό το άρθρο δεν αναφέρει ρήξη, μετρήσεις ή επαληθευμένη διαθεσιμότητα μεμονωμένων εξαρτημάτων επισκευής από τη Sheungchak. Η συνδεδεμένη σελίδα προϊόντος Sheungchak περιγράφει πλήρεις αντλίες. Τα μεμονωμένα εξαρτήματα απαιτούν ξεχωριστό έλεγχο προμηθευτή και διαμόρφωσης.
Επιβεβαιώστε την ακριβή μονάδα Series 31

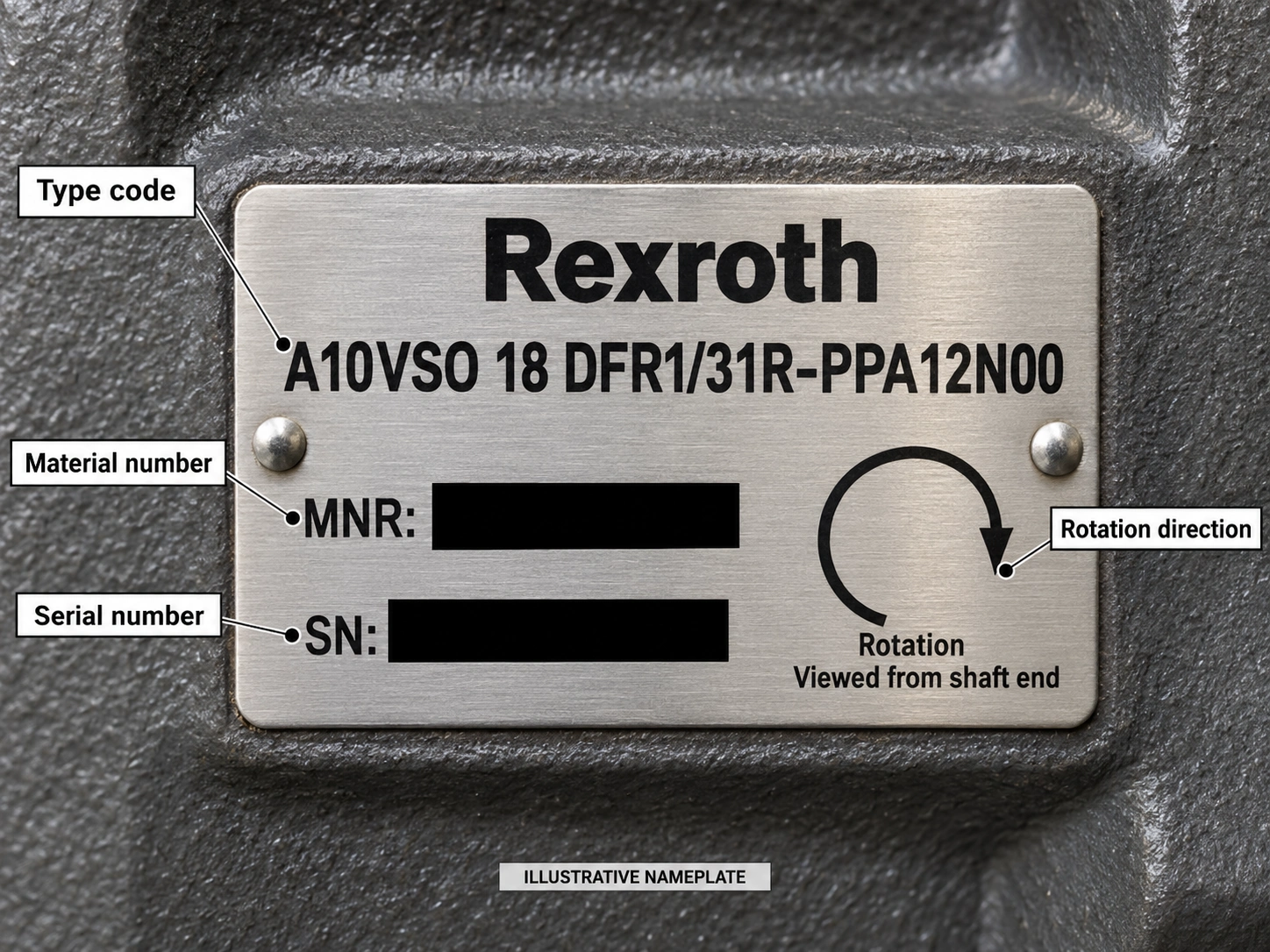

Φωτογραφίστε την πλήρη πινακίδα. Καταγράψτε τον πλήρη κωδικό τύπου, τον αριθμό υλικού, τον σειριακό αριθμό και την κατεύθυνση περιστροφής. Η περιστροφή εμφανίζεται από το άκρο του άξονα μετάδοσης κίνησης:Rείναι δεξιόστροφα καιLείναι αριστερό-αριστερόστροφα. Η κατεύθυνση της πλάκας πρέπει να ταιριάζει με τον κινητήρα κίνησης. Τεκμηριώστε επίσης το εγκατεστημένο
ελεγκτής, άξονας, θύρες και οποιαδήποτε διαμπερή κίνηση. Το "A10VSO71/31" από μόνο του δεν αρκεί για τον καθορισμό ενός ανταλλακτικού: Η Rexroth λέει ότι οι λίστες ανταλλακτικών της-είναι συγκεκριμένης παραγγελίας-και ζητά τον αριθμό υλικού και σειράς της μονάδας και τους αριθμούς υλικού των εξαρτημάτων που ζητήθηκαν. Συγκρίνετε την πινακίδα με την επιβεβαίωση παραγγελίας όταν είναι διαθέσιμη.Εγχειρίδιο Bosch Rexroth, Εικ. 3, Εικ. 10 και §§7.4.1, 10.5
Εάν η πλάκα δεν είναι αναγνώσιμη, φωτογραφίστε τα υπόλοιπα σημάδια και τις διεπαφές στερέωσης και σύνδεσης της αντλίας. Αντιμετωπίστε μια προτεινόμενη αντιστοίχιση ως προσωρινή έως ότου ένας πιστοποιημένος πάροχος την ελέγξει σε σχέση με τα αρχεία της μονάδας.Οδηγός πινακίδας υδραυλικής αντλίας μαςεξηγεί τη ροή εργασιών αναγνώρισης.
Προσδιορίστε τα συγκροτήματα πριν ονομάσετε μια αντικατάσταση
Το σχέδιο διάταξης και η λειτουργική περιγραφή του Rexroth εξηγούν πώς λειτουργεί η αντλία. Του Άνφιλντδικός σας κατάλογος ανταλλακτικών-χρησιμοποιεί ορισμένα διαφορετικά εμπορικά ονόματα και παραθέτει περιστροφικά-υποστοιχεία ομάδας. λέει να επικοινωνήσετε με τις πωλήσεις πριν παραγγείλετε ορισμένα μεμονωμένα είδη. Ο παρακάτω πίνακας βοηθά στη μετάφραση αυτών των ονομάτων. δεν υποδεικνύει ποιο εξάρτημα έχει αστοχήσει ή δεν δημιουργεί απόθεμα άλλου προμηθευτή.Εγχειρίδιο Bosch Rexroth, Εικ. 2 και §5.2.2. Υπηρεσία Anfield Series 31-λίστα εξαρτημάτων, p. 2, πίνακες μεγεθών και p. 14
| Συνέλευση ή θητεία | Τι σημαίνει σε μια συζήτηση μερών |
|---|---|
| Ροταριανή ομάδα | Στον κατάλογο του Anfield, αυτή η ομάδα περιλαμβάνει συγκροτήματα εμβόλων/παπουτσιών, πλάκα συγκράτησης, μπλοκ κυλίνδρων και εξοπλισμό συγκράτησης. Η περιγραφή του Rexroth εξηγεί ότι ο άξονας περιστρέφει τον κύλινδρο και τα έμβολα κινούνται στις οπές του. |
| Πλάκα ελέγχου / πλάκα βαλβίδας | Ο Rexroth το αποκαλεί τοπλάκα ελέγχουήπλάκα διανομέα; Το Anfield ονομάζει το στοιχείο αντικατάστασής του aπλάκα βαλβίδαςήπλάκα φακού. Οι υποδοχές του διοχετεύουν υγρό από και προς τους θαλάμους του εμβόλου. |
| Κούνια / πλάκα swash | Η γωνία της βάσης αλλάζει τη διαδρομή του εμβόλου και τη μετατόπιση της αντλίας. Το Anfield καλεί το αντίστοιχο συγκρότημα απιάτο swashκαι παραθέτει ένα ξεχωριστό κιτ ρουλεμάν σέλας. |
| Άξονας μετάδοσης κίνησης και ρουλεμάν | Ο άξονας μεταδίδει τη ροπή κίνησης στην περιστροφική ομάδα. Το Anfield παραθέτει ξεχωριστά τα ρουλεμάν του μπροστινού και του πίσω άξονα. Ένα παράπονο θορύβου ή κραδασμών εξακολουθεί να απαιτεί έλεγχο της μονάδας και της εγκατάστασης. |
| Ελεγκτής και έμβολα ελέγχου | Η εγκατεστημένη διάταξη ελέγχου διέπει τη μετατόπιση. Επιβεβαιώστε την ακριβή έκδοσή του πριν συγκρίνετε τα ανταλλακτικά. Μην υποθέτετε ότι τα έμβολα με παρόμοια ονομασία σε διαφορετικά έγγραφα είναι εναλλάξιμα. |
| Σφραγίδες | Προσδιορίστε τη θέση σφράγισης και το απαιτούμενο υλικό πριν ζητήσετε ένα κιτ. Το Anfield, για παράδειγμα, παραθέτει ξεχωριστά κιτ νιτριλίου και FKM. Αυτό είναι μια επιλογή στον κατάλογό του, όχι μια καθολική προδιαγραφή κιτ. |
Ένα σχέδιο βοηθά στην ονομασία ενός συστατικού. Δεν μπορεί να καθορίσει ζημιά, αποδεκτή επαναχρησιμοποίηση ή το εύρος μιας επισκευής.
Διερευνήστε τα συμπτώματα πριν δηλώσετε εσωτερική φθορά
Μόνο εξουσιοδοτημένο προσωπικό θα πρέπει να επιλύει προβλήματα εντός της περιοχής ασφαλείας που έχει ορίσει ο κατασκευαστής του μηχανήματος. Τα υδραυλικά εξαρτήματα μπορούν να παραμείνουν υπό πίεση. το σχετικό σύστημα πρέπει να αποσυμπιεστεί σύμφωνα με τις οδηγίες του κατασκευαστή του μηχανήματος πριν αποσυνδεθούν οι γραμμές ή τα εξαρτήματα.Εγχειρίδιο Rexroth, §§2.6, 11.2 και 14
| Παρατήρηση | Καταγράψτε πριν καθορίσετε ένα εξάρτημα | Πρώτοι έλεγχοι από τις οδηγίες της Rexroth |
|---|---|---|
| Νέος ή ασυνήθιστος θόρυβος | Όταν συμβεί? υγρό και θερμοκρασία λειτουργίας. Αλλαγές γραμμής αναρρόφησης-. πρόσφατες εργασίες οδήγησης, ζεύξης ή τοποθέτησης. | Ελέγξτε την πλήρωση και την αιμορραγία, τις συνθήκες αναρρόφησης και την ταχύτητα οδήγησης. μια αύξηση του θορύβου ή των φυσαλίδων στο υγρό αποστράγγισης μπορεί να υποδηλώνει ανεπαρκή παροχή υγρού (§8.1.2, Πίνακας 14). |
| Μειωμένη ή ασταθής ροή ή πίεση | Η κατάσταση λειτουργίας και οι ενδείξεις. κατάσταση οδήγησης? εγκατεστημένος ελεγκτής? πρόσφατες αλλαγές συστήματος. | Ελέγξτε την αιμορραγία αέρα, τους περιορισμούς γραμμής αναρρόφησης-, το ιξώδες υγρού, την περιστροφή, την κίνηση και τις συνθήκες ελέγχου πριν αποδώσετε το σύμπτωμα στη φθορά (Πίνακας 14). |
| Αυξημένη δόνηση | Πού παρατηρείται και εάν έχει αξιολογηθεί η κίνηση, η τοποθέτηση και η σύζευξη. | Ελέγξτε την ευθυγράμμιση και τη στερέωση της μονάδας και της ζεύξης. Τα φθαρμένα ρουλεμάν είναι ένας λόγος για να επικοινωνήσετε με το σέρβις της Bosch Rexroth, όχι μια διάγνωση μόνο από κραδασμούς (§7.4.4, Πίνακας 14). |
| Ορατή διαρροή | Η τοποθεσία και οι συνθήκες λειτουργίας του. Μια φωτογραφία από μόνη της δεν μπορεί να αποδείξει την αποτυχημένη σφραγίδα ή μια εσωτερική αιτία. | Ελέγξτε τη στρεπτική δόνηση, τη διακύμανση της ταχύτητας και οποιαδήποτε κίνηση ιμάντα ή καρδανίου{0}}άξονα μπορεί να επηρεάσει τη στεγανοποίηση του άξονα (§§7.4.3, 7.4.6). |
Ο πίνακας δυσλειτουργιών της Rexroth αναφέρει την ανεπαρκή αιμορραγία, τα προβλήματα αναρρόφησης, τη λανθασμένη περιστροφή, τα σφάλματα μετάδοσης κίνησης, τα σφάλματα ελέγχου και τις μηχανικές βλάβες μεταξύ των πιθανών αιτιών. Είναι μια λίστα αντιμετώπισης προβλημάτων, όχι μια κατάταξη της συχνότητας αστοχιών.Εγχειρίδιο Rexroth, Πίνακας 14
Το εγχειρίδιο παρέχει επίσης ελέγχους με καθορισμένες συνθήκες. Διευκρινίζει τουλάχιστονΑπόλυτο 0,8 bar στη θύρα αναρρόφησης S κατά τη λειτουργία; Οι τιμές μέγιστης ταχύτητας στα φύλλα δεδομένων αναφέρονται για1 bar απόλυτησε εκείνο το λιμάνι. Για το υδραυλικό υγρό, ορίζει ένα ελάχιστο επίπεδο καθαρότητας ISO 440620/18/15, ή19/17/14όταν το ιξώδες στη θύρα αποστράγγισης είναι κάτω10 mm²/s. Αυτές είναι οι απαιτήσεις λειτουργίας και υγρών για τις μονάδες που αναφέρονται στο εγχειρίδιο,όχι εσωτερικά-όρια φθοράς ανταλλακτικών. Ελέγξτε το ισχύον φύλλο δεδομένων και την επιβεβαίωση παραγγελίας για τη συγκεκριμένη αντλία: το εγχειρίδιο προσδιορίζειRE 92711για A10VSO καιRE 92701για A10VO.Εγχειρίδιο Bosch Rexroth, Πίνακας 1 και §§7.2, 8.1.1
Για αρχεία συντήρησης, το πρόγραμμα επιθεώρησης της Rexroth απαιτεί καθημερινούς ελέγχους για διαρροές και ασυνήθιστους θορύβους και ανάλυση υγρών ετησίως ή κάθε2.000 ώρες λειτουργίας, όποιο έρθει πρώτο. Μετά το τρέξιμο-σε φάση περίπου10 ώρες λειτουργίας, συνιστά τον έλεγχο ενός δείγματος υγρού για το απαιτούμενο επίπεδο καθαριότητας. Πρόκειται για επιθεώρηση και ελέγχους υγρών, όχι για χρονοδιάγραμμα αντικατάστασης κάθε ρουλεμάν, στεγανοποιητικού ή περιστροφικού- στοιχείου ομάδας.Εγχειρίδιο Rexroth, §§8.2 και 10.2
Αποφασίστε το πεδίο επιθεώρησης και αντικατάστασης
Χρησιμοποιήστε αυτήν τη σειρά πριν επιλέξετε μια αντικατάσταση:
- Καταγράψτε τις συνθήκες λειτουργίας, το ιστορικό σφαλμάτων και τις αλλαγές συστήματος. ελέγξτε τις σχετικές-πλευρικές αιτίες του συστήματος στον πίνακα δυσλειτουργίας της Rexroth (§14.1, Πίνακας 14).
- Εάν τα στοιχεία δείχνουν φθορά ή μηχανική βλάβη της μονάδας αξονικού εμβόλου, ακολουθήστε τη θεραπεία της Rexroth: αντικαταστήστε τη μονάδα και επικοινωνήστε με το σέρβις της Bosch Rexroth. Για κραδασμούς που αποδίδονται σε φθαρμένα ρουλεμάν, επικοινωνήστε με το σέρβις της Bosch Rexroth. Η επισκευή της μονάδας και των συναρμολογημένων εξαρτημάτων πρέπει να πραγματοποιείται από πιστοποιημένα κέντρα σέρβις (§10.4, Πίνακας 14).
- Μόλις ένας πιστοποιημένος πάροχος επιβεβαιώσει τη διαμόρφωση της μονάδας και τυχόν εύρος επισκευής, ζητήστε την ακριβή λίστα ανταλλακτικών και τα κριτήρια επιθεώρησης πριν επιλέξετε ένα εξάρτημα (§10.5, Πίνακας 14).
Εάν μια ειδική επιθεώρηση επιβεβαιώσει ζημιά στην αντλία, τεκμηριώστε το συγκρότημα που έχει επηρεαστεί, τις ζευγαρωμένες επιφάνειές του και τα κριτήρια που χρησιμοποιούνται για να αποφασίσετε εάν οποιοδήποτε εξάρτημα μπορεί να επαναχρησιμοποιηθεί. Μην μετατρέπετε έναν κατάλογο ανταλλακτικών σε προεπιλεγμένη δέσμη αντικατάστασης.
Αυτές είναι οι οδηγίες της Rexroth για τις μονάδες της. δεν καθορίζουν όριο επιθεώρησης για την παραγγελία ενός εσωτερικού εξαρτήματος.Εγχειρίδιο Bosch Rexroth, §10.4 και Πίνακας 14
Ένας σταθερός αριθμός ωρών αντικατάστασης ρουλεμάν θα ήταν επίσης παραπλανητικός. Η Rexroth λέει ότι η διάρκεια ζωής της μονάδας περιορίζεται από τη διάρκεια ζωής του ρουλεμάν, η οποία εξαρτάται από τον κύκλο φορτίου. ο κατασκευαστής του συστήματος θα πρέπει να καθορίσει το διάστημα αντικατάστασης ρουλεμάν για το πρόγραμμα συντήρησης.Εγχειρίδιο Rexroth, §10.3
Επιβεβαιώστε τα περιεχόμενα του κιτ, τις απαιτήσεις διαμόρφωσης και επισκευής
Ζητήστε από τον προτεινόμενο προμηθευτή έναν ακριβή λογαριασμό υλικών, αναγνωριστικά ανταλλακτικών και εξαιρέσεις. Στον κατάλογο του Anfield 2025, παραγγελίατουΗ πλήρης περιστροφική ομάδα απαιτεί μια πλάκα βαλβίδας επιλεγμένης ξεχωριστά για την περιστροφή της αντλίας. ορισμένα μεμονωμένα περιστροφικά-στοιχεία ομάδας υπόκεινται σε διαθεσιμότητα. Αυτό είναι ένα παράδειγμα του γιατί η "περιστροφική ομάδα" από μόνη της δεν ορίζει τι φτάνει σε ένα κιτ.Υπηρεσία Anfield Series 31-λίστα εξαρτημάτων, σημειώσεις και σ. 14
Ελέγξτε τον άξονα, τη διάταξη των θυρών, μέσω του-κωδικού κίνησης και του υλικού στεγανοποίησης στην πραγματική μονάδα. Ο κατάλογος του Anfield διακρίνει την πίσω-θύρα61N00και πλευρική-θύρα62N00ακραία καλύμματα και παραθέτει κιτ στεγανοποίησης νιτριλίου και FKM. Ξεχωριστά, οι οδηγίες αποθήκευσης της Rexroth απαιτούν αντικατάσταση στεγανοποίησης άξονα-όταν η αποθήκευση υπερβαίνει24 μηνών; ότι η κατάσταση αποθήκευσης δεν αποτελεί γενικό-κανόνα ζωής για τις σφραγίδες.Υπηρεσία Anfield Series 31-λίστα ανταλλακτικών, σελ.. 2–3; Εγχειρίδιο Rexroth, §6.2
Διατηρήστε τις αξιώσεις συμβατότητας προμηθευτών χωριστά από την έγκριση του κατασκευαστή. Το Anfield περιγράφει τους αντικαταστάτες του ως εναλλάξιμους. Το εγχειρίδιο της Rexroth αναφέρει ότι τα ακατάλληλα ανταλλακτικά μπορεί να προκαλέσουν τραυματισμό ή υλικές ζημιές και καθοδηγεί τους χρήστες που επισκευάζουν μονάδες Rexroth να χρησιμοποιούν γνήσια ανταλλακτικά Rexroth. προειδοποιεί ότι διαφορετικά δεν είναι εγγυημένη η λειτουργική αξιοπιστία και η εγγύηση θα ακυρωθεί. Επιβεβαιώστε τις τεχνικές απαιτήσεις και την ισχύουσα θέση εγγύησης για την ακριβή μονάδα πριν από την αγορά.Λίστα ανταλλακτικών υπηρεσιών Anfield Series 31-. Εγχειρίδιο Rexroth, §§10.4–10.5
Τι να στείλετε για τεχνικό έλεγχο
Δώστε στον αναθεωρητή αρκετές πληροφορίες για να αναγνωρίσει τόσο την αντλία όσο και το σφάλμα:
- Μια ευανάγνωστη φωτογραφία της πλήρους πινακίδας, συμπεριλαμβανομένου του υλικού και των σειριακών αριθμών.
- Φωτογραφίες της εγκατεστημένης αντλίας, του άξονα, των θυρών, του ελεγκτή και οποιωνδήποτε μέσων μετάδοσης κίνησης.
- Το σχέδιο επιβεβαίωσης παραγγελίας και εγκατάστασης, εάν είναι διαθέσιμο.
- Το σύμπτωμα, πότε εμφανίζεται και οι σχετικές χειρουργικές μετρήσεις.
- Πρόσφατα ευρήματα συντήρησης, υγρών και φίλτρων και αλλαγές που έγιναν πριν την εμφάνιση του συμπτώματος.
- Οποιαδήποτε έκθεση επιθεώρησης, συμπεριλαμβανομένης της ύποπτης συναρμολόγησης, της μεθόδου μέτρησης και του ευρήματος.
Η Rexroth προσδιορίζει την επιβεβαίωση παραγγελίας ως την πηγή της παραγγελίας-σχετικά τεχνικά δεδομένα και το σχέδιο εγκατάστασης ως την πηγή των διαστάσεων και των συνδέσεων. Η καθοδήγηση αντιμετώπισης προβλημάτων ζητά επίσης ιστορικό λειτουργίας και αλλαγές στο ευρύτερο σύστημα. Μια τεχνική ανασκόπηση θα πρέπει να καθορίσει τη διαμόρφωση και το επόμενο βήμα επιθεώρησης προτού ένα όνομα ανταλλακτικού γίνει παραγγελία.Εγχειρίδιο Rexroth, Πίνακας 1 και §§10.5, 14.1
Στείλτε την πινακίδα, τις ρυθμίσεις παραμέτρων και τις εγγραφές συμπτωμάτων στοinfo@hydraulicsc.comγια μια έρευνα διαμόρφωσης? τα αποδεικτικά στοιχεία ενδέχεται να απαιτούν ακόμη έλεγχο από τον κατασκευαστή του μηχανήματος ή από έναν εξουσιοδοτημένο πάροχο υπηρεσιών. Εάν εξετάζεται η πλήρης αντικατάσταση της αντλίας, βλΣελίδα αντλίας A10VSO της Sheungchakγια την εισηγμένη προσφορά αντλιών. Αυτή η σελίδα δεν καθορίζει τη διαθεσιμότητα μεμονωμένων ανταλλακτικών επισκευής ή την εξουσιοδότηση της Bosch Rexroth.
