Το "K3V112" σε μια πινακίδα τύπου δεν δείχνει σε μια λίστα ανταλλακτικών. Η Kawasaki κατασκευάζει την αντλία ως ενιαία, σε σειρά ή παράλληλη μονάδα, σε δεξιόστροφη και αριστερό-περιστροφή, με ή χωρίς PTO. Οι πωλητές ανταλλακτικών παραθέτουν αρκετούς τύπους-στροφέων άξονα μετάδοσης κίνησης, μήκη πείρων με κλίση-και πιλοτικούς-τύπους αντλιών με το ίδιο όνομα. Αυτές οι παραλλαγές είναι όπου μια παραγγελία για ανταλλακτικά αντλίας K3V112 πηγαίνει στραβά, ακόμη και όταν το όνομα του εξαρτήματος είναι σωστό.
Αυτός ο οδηγός απευθύνεται σε συνεργεία επισκευής, αγοραστές ανταλλακτικών και υπεύθυνους συντήρησης που γνωρίζουν ήδη ότι έχουν ένα K3V112 και πρέπει να αποφασίσουν τι θα αγοράσουν. Καλύπτει ποια εξαρτήματα ανήκουν σε ποιο συγκρότημα, ποια αλλάζουν με την έκδοση της αντλίας, πώς να συγκρίνετε ένα κιτ στεγανοποίησης, μια περιστροφική ομάδα, μεμονωμένα εξαρτήματα και μια αντλία αντικατάστασης και τι χρειάζεται η αντλία μόλις επανέλθει μαζί. Δεν καλύπτει τα βήματα αποσυναρμολόγησης ή τη ρύθμιση του ρυθμιστή. Ο κατάλογος της Kawasaki λέει ότι η αντλία δεν πρέπει να αποσυναρμολογείται χωρίς την έγκρισή της και, όπου αυτό είναι αναπόφευκτο, μόνο από εξουσιοδοτημένο άτομο, έτσι ώστε η εργασία να ανήκει στο εγχειρίδιο σέρβις που εκδίδεται για το ακριβές μοντέλο σας.
Γνωστοποίηση: Η Sheungchak προμηθεύει νέες αντλίες αντικατάστασης μη-ΟΕΜ και δεν είναι συνδεδεμένη με την Kawasaki Heavy Industries. Το "K3V112" χρησιμοποιείται εδώ μόνο για την αναγνώριση της αντλίας.

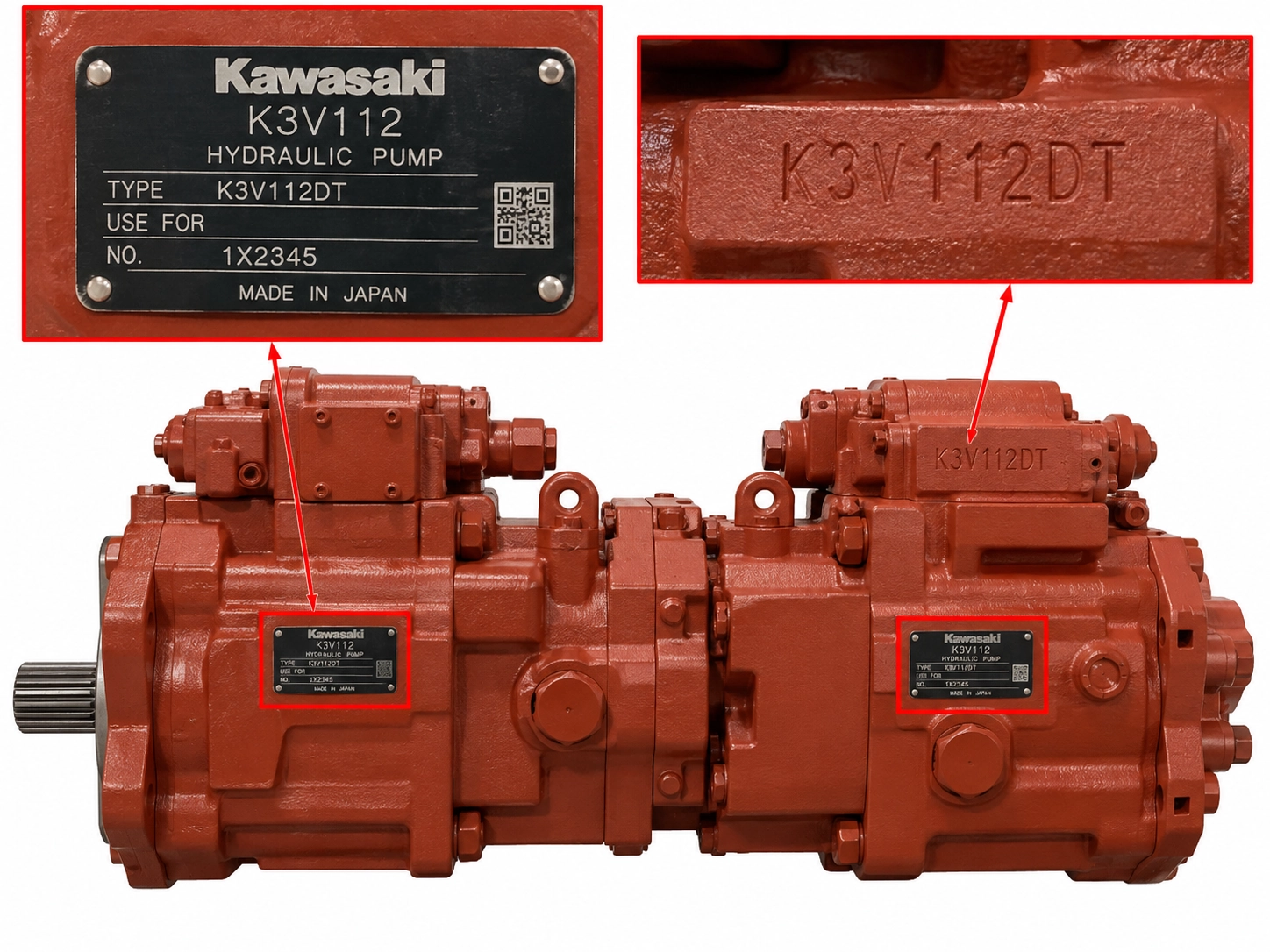

Ποια αντλία K3V112 έχετε;
Οι χαρακτήρες μετά το "K3V112" αποφασίζουν ποια λίστα ανταλλακτικών ισχύει, επομένως καταγράψτε ολόκληρο τον κωδικό μοντέλου προτού δείτε οποιοδήποτε εξάρτημα. Ο κατάλογος K3V/K5V της Kawasaki καθορίζει τις θέσεις κωδικών με αυτήν τη σειρά (Kawasaki Heavy Industries, κατάλογος KPM1410, Οκτώβριος 2014).
| Θέση κωδικού | Επιλογές στον κατάλογο της Kawasaki | Γιατί έχει σημασία κατά την παραγγελία |
|---|---|---|
| Διαμόρφωση αντλίας | S=μονή, DT=διπλή διπλή αντλία, DP=παράλληλη διπλή αντλία | Ρυθμίζει πόσες περιστροφικές ομάδες έχει η αντλία και εάν τα εξαρτήματα αναφέρονται ως εμπρός και πίσω |
| Βοηθητική επιλογή | Χωρίς γράμμα=τυπικό, P=με PTO, H=με φυγοκεντρική αντλία | Προσθέτει εξαρτήματα εκτός της κύριας αντλίας, επομένως μια λίστα K3V112DTP δεν είναι ίδια με μια λίστα K3V112DT |
| Κώδικας σχεδίασης αντλίας | Ένας αριθμός | Προσδιορίζει την αναθεώρηση του σχεδιασμού. παραθέστε το ολόκληρο |
| Περιστροφή | R=δεξιόστροφα, L=αριστερό-αριστερόστροφα, προβολή από το άκρο του άξονα | Αποφασίζει ποια εξαρτήματα ταιριάζουν με τα χέρια |
| Κώδικας ρυθμιστή και κώδικας σχεδίασης ρυθμιστή | Ένας σύντομος κωδικός όπως 2N ή 9N, ακολουθούμενος από έναν αριθμό | Προσδιορίζει τον ρυθμιστή. παραθέτω και τα δύο χωρίς συντομογραφία |
Δεν προσφέρεται κάθε επιλογή σε κάθε μέγεθος. Για το μέγεθος 112, το γράφημα εύρους του καταλόγου δείχνει τα K3V112S, K3V112DT, K3V112DTP και K3V112DP. Η σύνοψη του ρυθμιστή συνδέει τους κωδικούς του ρυθμιστή για τον έλεγχο τύπων όπως η συνολική ιπποδύναμη, η αρνητική ροή, η θετική ροή και ο έλεγχος ανίχνευσης φορτίου{11}}. Ένας προμηθευτής χρειάζεται τον κωδικό όπως είναι τυπωμένος, όχι να τον διαβάσετε.
Για προσανατολισμό, η Kawasaki απαριθμεί τη σειρά σε ονομαστική 34,3 MPa και μέγιστη πίεση 39,2 MPa και το μέγεθος 112 σε μέγιστη ταχύτητα αυτο-εκκίνησης 2.360 min-1 (Kawasaki Heavy Industries). Ο κατάλογος αποδίδει συνθήκες σε αυτή την ταχύτητα: μέγιστη μετατόπιση και πίεση αναρρόφησης −0,01 MPa ή μεγαλύτερη. Αυτές είναι τιμές αντλίας, όχι τιμές αποδοχής για ανταλλακτικά.
Εάν η πινακίδα λείπει ή δεν είναι αναγνώσιμη, ο οδηγός μας γιααναγνώριση μιας υδραυλικής αντλίας από την πινακίδα τηςκαλύπτει τις εναλλακτικές μεθόδους.
Ανταλλακτικά αντλίας K3V112 ανά ομάδα συναρμολόγησης
Η παραγγελία είναι ευκολότερη και οι προσφορές είναι πιο εύκολο να συγκριθούν, όταν τα εξαρτήματα ομαδοποιούνται ανά συναρμολόγηση αντί να παρατίθενται ένα προς ένα. Η παρακάτω ομαδοποίηση είναι δική μας, που δημιουργήθηκε από τα ονόματα των ανταλλακτικών στους δημοσιευμένους πίνακες ανταλλακτικών των πωλητών. Είναι ένας χάρτης προσανατολισμού, όχι ένας λογαριασμός υλικών. Οι αριθμοί ειδών και οι ποσότητες ανά{3}}αντλία πρέπει να προέρχονται από τη λίστα ανταλλακτικών για τον ακριβή κωδικό μοντέλου σας.
| Ομάδα συναρμολόγησης | Κύρια μέρη | Τι πρέπει να γνωρίζετε πριν παραγγείλετε |
|---|---|---|
| Ροταριανή ομάδα | Μπλοκ κυλίνδρων, συγκροτήματα εμβόλων και παπουτσιών, πλάκα ρύθμισης (ονομάζεται επίσης πλάκα συγκράτησης), σφαιρικός δακτύλιος (οδηγός μπάλας), ελατήρια κυλίνδρου | Μια διπλή αντλία έχει δύο? καταγράψτε από ποια θέση προήλθε το κάθε μέρος |
| Πλάκα βαλβίδας και μπλοκ βαλβίδας | Πλάκα βαλβίδας, μπλοκ βαλβίδων, βαλβίδες αντεπιστροφής | Οι πωλητές αναφέρουν το μπλοκ κυλίνδρων και την πλάκα βαλβίδων μαζί ως σύνολο, σε δεξιά-και αριστερή- έκδοση |
| Ομάδα πιάτων Swash | Πλάκα swash, ανακλινόμενο θάμνο, πλάκα παπουτσιών, στήριγμα πλάκας swash, ανακλινόμενο πείρο, σερβοέμβολο | Το συγκρότημα ανακλινόμενου πείρου παρατίθεται σε περισσότερα από ένα μήκη |
| Άξονες και ρουλεμάν | Μπροστινοί και πίσω άξονες μετάδοσης κίνησης, σύζευξη με σφήνα, ρουλεμάν κυλίνδρων και βελονών, αποστάτες ρουλεμάν | Ο αριθμός των δοντιών της σπονδυλικής στήλης ποικίλλει |
| Ρυθμιστής | Πλήρης διάταξη ρυθμιστή | Προσδιορίζεται από τον κωδικό του ρυθμιστή. μια διπλή αντλία μεταφέρει μία ανά αντλία |
| Βοηθητική αντλία και PTO | Αντλία πιλοτικού γραναζιού, ανταλλακτικά PTO | Παρατίθεται σε διάφορους τύπους |
| Σφραγίδες | Ο-δαχτυλίδια και στεγανοποιήσεις άξονα | Επιβεβαιώστε ποια διαμόρφωση αντλίας καλύπτει το κιτ |
Οι παραλλαγές που προκαλούν λάθος παραγγελίες
Τέσσερις τύποι ανταλλακτικών πωλούνται σε περισσότερες από μία εκδόσεις και ο καθένας χρειάζεται έλεγχο με το παλιό ανταλλακτικό πριν παραγγείλετε. Οι παρακάτω εκδόσεις είναι αυτές που δημοσιεύουν δύο πωλητές aftermarket ανταλλακτικών, ελεγμένες στις 9 Οκτωβρίου 2026 (Mission Hydraulics; Hydra Parts USA). Και οι δύο είναι εμπορικές πηγές με ανταλλακτικά προς πώληση, και καμία λίστα δεν είναι εξαντλητική. Σχετίζονται επίσης: Η Mission ονομάζει την Hydra Parts USA ως τον διαδικτυακό της διανομέα λιανικής, επομένως η μία καταχώριση δεν επιβεβαιώνει ανεξάρτητα την άλλη. Δείχνουν ότι υπάρχουν οι εκδοχές. Δεν δείχνουν ποια ταιριάζει στην αντλία σας.
| Μέρος | Τι δείχνουν οι καταχωρίσεις πωλητών | Τι να ηχογραφήσετε |
|---|---|---|
| Συγκρότημα μπλοκ κυλίνδρων και πλάκας βαλβίδας | Δύο είδη: 013 με ένδειξη R (CW/RH) και 014 με ένδειξη L (CCW/LH), ποσότητα από μία στον πίνακα της αποστολής | Η θέση από την οποία βγήκε το παλιό συγκρότημα, τυχόν σημάδια στην παλιά πλάκα βαλβίδας και ο πλήρης κωδικός μοντέλου |
| Μπροστινός άξονας μετάδοσης κίνησης | 12, 14 ή 17 σφηνοειδή δόντια | Αριθμός δοντιών, με τετράγωνο φωτογραφίας-στο άκρο του άξονα |
| Πίσω άξονας μετάδοσης κίνησης | 12 ή 13 δόντια spline? Μια στήλη αναφοράς στον πίνακα της αποστολής εμφανίζει ένα 14, επομένως θεωρήστε τη λίστα ως ελλιπή | Καταμέτρηση δοντιών, με φωτογραφία |
| Συγκρότημα ανακλινόμενου πείρου | 114,7 mm ή 121 mm | Μια φωτογραφία της παλιάς καρφίτσας με κανόνα ή παχύμετρο με ορατά και τα δύο άκρα |
| Αντλία πιλοτικού γραναζιού | «Πολλοί διαφορετικοί τύποι» | Φωτογραφίες της αντλίας και της όψης στερέωσής της |
Στην πρώτη σειρά, το χέρι ανήκει στην πλάκα της βαλβίδας. Η σελίδα προϊόντος της αποστολής για το συγκρότημα παραθέτει ένα μπλοκ κυλίνδρων και ένα δεξιό-πλακάκι βαλβίδας (δεξιόστροφα) (Mission Hydraulics). Κανένας από τους πωλητές δεν λέει ποιο συγκρότημα μπαίνει στην μπροστινή ή στην πίσω αντλία ή πώς τα R και L αντιστοιχίζονται σε μια δεδομένη περιστροφή της αντλίας. Μην το συμπεράνεις από τις ετικέτες. Επιβεβαιώστε το με αριθμό ανταλλακτικού έναντι της λίστας ανταλλακτικών για τον κωδικό μοντέλου σας.
Στους άξονες, ο πίνακας διαστάσεων του καταλόγου της Kawasaki δίνει μια ράχη JIS B 1603 14 δοντιών για το άκρο άξονα K3V112. Οι άλλες μετρήσεις στις λίστες πωλητών είναι ο λόγος για να μετρήσετε τα δόντια στον άξονα που έχετε.
Στον ανακλινόμενο πείρο, η λίστα δίνει δύο μήκη χωρίς να λέει σε ποια δύο σημεία μετράται το μήκος. Ρωτήστε τον προμηθευτή σε ποια διάσταση αναφέρεται η εικόνα προτού την αντιστοιχίσετε στη μέτρησή σας.
Συμβουλή πάγκου:Σημαδέψτε μπροστά και πίσω στους ρυθμιστές, τις πλάκες βαλβίδων και τα περιστροφικά μέρη της ομάδας πριν φύγουν από τον πάγκο. Στη συνέχεια, ελέγξτε στο εγχειρίδιο για το μοντέλο σας ποια από αυτά είναι συγκεκριμένα για τη θέση-.
Τι να διαβάσετε από την πινακίδα και το παλιό μέρος
Αυτό είναι το αρχείο αναγνώρισης. Συλλέξτε το πριν ζητήσετε από κανέναν προσφορά:
- Ο πλήρης κωδικός μοντέλου και ο σειριακός αριθμός από την πινακίδα, συμπεριλαμβανομένων και των δύο κωδικών σχεδίασης.
- Περιστροφή, R ή L, που φαίνεται από το άκρο του άξονα.
- Για μια διπλή αντλία, είτε κάθε εξάρτημα είναι για την μπροστινή είτε για την πίσω αντλία.
- Τα δόντια της σπονδυλικής στήλης μετρούν στους μπροστινούς και πίσω άξονες.
- Μήκος ανακλινόμενου πείρου, με τη φωτογραφία που περιγράφεται παραπάνω.
- Ο κωδικός του ρυθμιστή και εάν ο ρυθμιστής είναι μπροστά ή πίσω.
- Είτε έχει τοποθετηθεί πιλοτική αντλία με γρανάζια ή PTO, με φωτογραφία.
- Η μάρκα, ο αριθμός μοντέλου και ο σειριακός αριθμός του μηχανήματος και ο αριθμός ανταλλακτικού της αντλίας του κατασκευαστή του μηχανήματος, εάν τον έχετε.
Τα στοιχεία 4 και 5 χρειάζονται την αντλία ανοιχτή. Αν είναι ακόμα στο μηχάνημα, στείλε τα υπόλοιπα και πες το.
Εάν αντικαθιστάτε την πλήρη αντλία αντί να την επισκευάσετε, τοεννέα-λίστα ελέγχου αντικατάστασης αντλίας προδιαγραφώνκαλύπτει τη διεπαφή ελέγχους αυτή η λίστα αφήνει έξω.
Επιθεωρήστε πρώτα: αντικαταστήστε, επεξεργαστείτε ξανά ή αποχωρήστε
Ο δημόσιος κατάλογος της Kawasaki παρέχει όρια λειτουργίας, αλλά όχι όρια φθοράς και δεν υπάρχουν κανόνες αντικατάστασης-ή-επεξεργασίας. Αυτά βρίσκονται στο εγχειρίδιο σέρβις για το συγκεκριμένο μοντέλο, επομένως κάθε απόφαση παρακάτω πλαισιώνεται ως προς το τι πρέπει να αναζητήσετε και τι αλλάζει στη σειρά.
Ρουλεμάν
Μια υποσημείωση για την ονομαστική πίεση στον κατάλογο ξεχωρίζει τη διάρκεια ζωής του ρουλεμάν ως εξαίρεση όταν περιγράφει την ανθεκτικότητα (Kawasaki Heavy Industries, κατάλογος KPM1410). Λάβετε τη σχετική απόφαση πριν από την προσφορά, όχι μετά. Αναζητήστε εάν το εγχειρίδιο για το μοντέλο σας επιτρέπει σε ένα ρουλεμάν που έχει τραβήξει από έναν άξονα να επανέλθει. Εάν όχι, προσθέστε τον κύλινδρο και τα ρουλεμάν βελόνας στην παραγγελία.
Ροταριανή ομάδα
Αναζητήστε εάν το εγχειρίδιο αντιμετωπίζει τη ζημιά στο μπλοκ κυλίνδρων, στα έμβολα ή στα παπούτσια ως λόγο για την αντικατάσταση της ομάδας ως σετ. Ένα άρθρο του Fluid Power World του 2016 σχετικά με τα υδραυλικά εξαρτήματα γενικά λέει ότι το περιτύλιγμα μπορεί να είναι κατάλληλο για εσωτερική φθορά όπου οι επιφάνειες είναι ακόμα εντός αποδεκτών ανοχών και ότι διαφορετικά οι κάννες, τα έμβολα και άλλα εσωτερικά μέρη ανακατασκευάζονται ή αντικαθίστανται (Fluid Power World). Αυτή είναι μια γενική δήλωση, όχι ένα επίδομα K3V112. Εφαρμόζεται εδώ:
- Ορατές ζημιέςστο μπλοκ, τα έμβολα ή τα παπούτσια, όπως σκοράρισμα, σκασίματα, ρωγμές ή σημάδια επιληπτικών κρίσεων: αναμένετε αντικατάσταση και ζητήστε τόσο ένα-τμήμα όσο και μια πλήρη-ομαδική προσφορά.
- Ελαφριά φθορά:Η επανεπεξεργασία είναι δυνατή μόνο εάν κάθε διάσταση είναι εντός των ορίων του κατασκευαστή και μόνο ένα κατάστημα που διαθέτει αυτά τα όρια για το μοντέλο σας μπορεί να πραγματοποιήσει αυτήν την κλήση.
Αυτός ο οδηγός δεν αναπαράγει όρια φθοράς.
Αντλία ρυθμιστή και πιλοτικού γραναζιού
Αναζητήστε εάν το εγχειρίδιο τα αντιμετωπίζει ως επισκευάσιμα ή ως αντικείμενα που έχουν αντικατασταθεί πλήρη και διευθετήστε το πριν αγοράσετε ένα κιτ στεγανοποίησης ρυθμιστή. Αφήστε τις βίδες ρύθμισης και τα παξιμάδια ασφάλισης όπως βρέθηκαν, εκτός εάν το εγχειρίδιο για το μοντέλο σας ορίζει διαφορετικά.
Αυτό που βρίσκετε μέσα δείχνει επίσης μια αιτία και η αιτία πρέπει να διορθωθεί διαφορετικά τα νέα εξαρτήματα αποτυγχάνουν με τον ίδιο τρόπο. Τα παρακάτω μοτίβα προέρχονται από ένα άρθρο του 2021 Power & Motion σχετικά με τις αντλίες μεταβλητών εμβόλων γενικά, γραμμένο από έναν διευθυντή σε μια εταιρεία που πουλά υπηρεσίες επισκευής (Power & Motion). Διαβάστε τα ως ενδείξεις, όχι ως διάγνωση.
| Πιθανή αιτία | Ζημιά στο άρθρο που σχετίζεται με αυτό |
|---|---|
| Μολυσμένο λάδι | Χαρακτηρισμένη πλάκα βαλβίδας, γρατσουνιές στις κάννες των εμβόλων και στις επιφάνειες των εμβόλων, έμβολα πιασμένα στις οπές του κυλίνδρου |
| Παροδικές αιχμές πίεσης | Έμβολα σπασμένα στο λαιμό, σπασμένοι άξονες, ρωγμές στο μπλοκ μεταξύ των θυρών |
| Αποκλεισμένη ή περιορισμένη είσοδος | Ζημιά από σπηλαίωση στην πλάκα της βαλβίδας |
| Υπερβολική πίεση θήκης | Τραγμένη ή χαραγμένη πλάκα swash, κατεστραμμένα παπούτσια και συγκράτηση παπουτσιών, μετατοπισμένο στεγανοποιητικό άξονα |
Κιτ στεγανοποίησης, περιστροφικό κιτ ομάδας, μεμονωμένα εξαρτήματα ή ανταλλακτική αντλία
Αγοράστε στο επίπεδο της ζημιάς που βρήκατε, όχι στο επίπεδο του συμπτώματος. Ο πίνακας είναι η ανάγνωση των πηγών στην προηγούμενη ενότητα, όχι ένας κανόνας κατασκευαστή.
| Επιλογή | Ταιριάζει όταν | Αυτό που οδηγεί το κόστος | Κύριος κίνδυνος | Τι πρέπει να διευκρινίζει το απόσπασμα |
|---|---|---|---|---|
| Μόνο κιτ στεγανοποίησης | Η διαρροή είναι εξωτερική και τα εσωτερικά μέρη έχουν ελεγχθεί και είναι υγιή | Χαμηλό κόστος ανταλλακτικών. Η εργασία λωρίδας και επανασυναρμολόγησης εξακολουθεί να ισχύει | Δεν αποκαθιστά την πίεση ή τη ροή που χάθηκε λόγω εσωτερικής φθοράς | Ποια διάταξη αντλίας καλύπτει και εάν περιλαμβάνονται ρυθμιστής, γραναζωτή αντλία και σφραγίδες PTO |
| Μονά μέρη | Ένα αναγνωρίσιμο εξάρτημα είναι κατεστραμμένο, όπως ένας άξονας ή ένας πείρος ανατροπής και τα συνδυαζόμενα μέρη του είναι υγιή | Το μέρος συν εργασία | Ένα σφάλμα έκδοσης ή ένα νέο εξάρτημα που τρέχει ενάντια σε ένα φθαρμένο mate | Αριθμός ανταλλακτικού, έκδοση (αριθμός δοντιών, μήκος, χέρι) και ποσότητα |
| Περιστροφικό κιτ ομάδας | Το μπλοκ κυλίνδρων, τα έμβολα ή τα παπούτσια έχουν υποστεί ζημιά | Τα περισσότερα ανταλλακτικά χρεώνονται, συνήθως με προσθήκη ρουλεμάν και σφραγίδων | Επαναλάβετε την αποτυχία εάν η αιτία εξακολουθεί να βρίσκεται στο σύστημα. παρήγγειλε λάθος χέρι | Κάθε μέρος του κιτ, το χέρι και αν καλύπτει μια περιστροφική ομάδα ή και τα δύο |
| Αντλία αντικατάστασης | Το περίβλημα είναι κατεστραμμένο, και οι δύο περιστροφικές ομάδες έχουν καταστραφεί ή το κόστος επισκευής πλησιάζει το κόστος αντικατάστασης | Τιμή αντλίας, φορτίο και χρόνος παράδοσης | Ο πλήρης κωδικός μοντέλου και η διεπαφή του μηχανήματος πρέπει να ταιριάζουν | Πλήρης διαμόρφωση της μονάδας που προσφέρεται, με σχέδιο |
Το όνομα ενός κιτ δεν σας λέει τι υπάρχει στο κιτ. Στον πίνακα ανταλλακτικών ενός πωλητή, η σειρά με το όνομα "Complete Rotary Group Kit" φέρει έναν αριθμό ανταλλακτικού κιτ σφραγίδας-και περιγράφεται ως τσιμούχες και δακτύλιοι O-για τη διαδοχική αντλία, τους ρυθμιστές, την αντλία με γρανάζια πιλότου και το PTO. Η σελίδα προϊόντος του ίδιου πωλητή με αυτό το όνομα αναφέρει ένα μπλοκ κυλίνδρων, πλάκα βαλβίδας, σετ εμβόλων, πλάκα συγκράτησης, οδηγό μπάλας και ελατήρια (Πίνακας Mission Hydraulics; σελίδα προϊόντος, και οι δύο ελέγχθηκαν στις 9 Οκτωβρίου 2026). Ζητήστε από κάθε προμηθευτή μια λίστα-με-γραμμή με αριθμούς ανταλλακτικών, ποσότητες και τι εξαιρείται.
Για την τελευταία σειρά του πίνακα, το ίδιο άρθρο του Fluid Power World αναφέρει έναν γενικό κανόνα: μια επισκευή έχει νόημα εάν δεν κοστίζει περισσότερο από 60 έως 70 τοις εκατό ενός νέου εξαρτήματος. Προσθέτει μια εξαίρεση. Εάν μια νέα μονάδα δεν είναι άμεσα διαθέσιμη και ένα κρίσιμο μηχάνημα είναι εκτός λειτουργίας, η επισκευή μπορεί να είναι ακόμα πρακτική με υψηλότερο κόστος. Ο κανόνας καλύπτει γενικά τα υδραυλικά εξαρτήματα και δεν είναι κατώφλι. Για να το εφαρμόσετε, διαιρέστε το πλήρες κόστος επισκευής με την τιμή παράδοσης μιας αντλίας αντικατάστασης. Μετρήστε εξαρτήματα, ρουλεμάν, τσιμούχες, εργασία και δοκιμή στο κόστος επισκευής και ζητήστε και τις δύο προσφορές ταυτόχρονα.
Παράδειγμα εργασίας (υποτιθέμενα στοιχεία, οποιοδήποτε νόμισμα):εάν η επισκευή είναι συνολικά 6.000 και μια αντλία αντικατάστασης αναφέρεται σε 10.000 παραδοθεί, η αναλογία είναι 6.000 ÷ 10,000 =0.60, στο κάτω άκρο αυτού του εύρους. Εάν η λωρίδα-κάτω προσθέσει μια δεύτερη περιστροφική ομάδα και η επισκευή φτάσει τις 8.000, η αναλογία είναι0.80, πάνω από αυτό.
Αυτοί οι αριθμοί επινοούνται για να δείχνουν την αριθμητική. Δεν είναι τιμές. Η αναλογία είναι μία είσοδος. Ρυθμίστε το εκτός από το χρόνο παράδοσης για κάθε επιλογή, το κόστος του μηχανήματος σε αδράνεια και την εγγύηση που κάθε προμηθευτής δίνει γραπτώς.
Εάν η σύγκριση δείχνει αντικατάσταση, τοK3V112 πλήρης σελίδα αντλίαςπαραθέτει τις διατάξεις που κατασκευάζουμε. Είναι ένα σημείο εκκίνησης, όχι μια κατάλληλη επιβεβαίωση. Αυτό προέρχεται από τον πλήρη κωδικό του μοντέλου και έναν έλεγχο σχεδίασης.
Πριν παραγγείλετε: επιβεβαιώστε ότι η αντλία είναι το πρόβλημα
Τα νέα εσωτερικά μέρη δεν θα διορθώσουν ένα σφάλμα που βρίσκεται στη γραμμή αποστράγγισης, στη γραμμή αναρρόφησης ή στο φιλτράρισμα. Αξίζει να κάνετε τρεις ελέγχους πριν βγει η παραγγελία.
Ροή αποστράγγισης θήκης
Ο κατάλογος της Kawasaki δεν δίνει όριο ροής αποστράγγισης περιπτώσεων. Ως γενικός οδηγός, το άρθρο Power & Motion που αναφέρεται παραπάνω λέει ότι η ροή αποστράγγισης μεγαλύτερη από το 10 τοις εκατό της συνολικής χωρητικότητας ροής της αντλίας υποδηλώνει υπερβολική φθορά. Λέει επίσης ότι η μέθοδος δεν ισχύει για αντλίες με εσωτερικό έλεγχο μεταξύ της θήκης και της αναρρόφησης. Αντιμετωπίστε μια ανάγνωση κοντά σε αυτό το επίπεδο ως λόγο για επιθεώρηση, όχι ως λόγο για παραγγελία. Συγκρίνετε μετρήσεις μόνο στην ίδια πίεση, ταχύτητα και θερμοκρασία λαδιού.
Πίεση θήκης
Ο κατάλογος της Kawasaki λέει ότι η πίεση του περιβλήματος δεν πρέπει να υπερβαίνει τα 0,1 MPa κανονικά και τα 0,4 MPa στο μέγιστο, και ότι ο εύκαμπτος σωλήνας αποστράγγισης και το φίλτρο αποστράγγισης πρέπει να έχουν το κατάλληλο μέγεθος. Το συνοδευτικό διάγραμμα σχεδιάζει την κορυφή ως μεταβατικό 0,1 δευτερολέπτου. Μια περιορισμένη γραμμή αποστράγγισης που συγκρατεί τη θήκη πάνω από αυτές τις τιμές είναι σφάλμα συστήματος και είναι η κατάσταση που συνδέεται με τη ζημιά του παπουτσιού και της πλάκας κολύμβησης στον παραπάνω πίνακα.
Αναρρόφηση και διήθηση
Ελέγξτε το φίλτρο αναρρόφησης και το φίλτρο επιστροφής, συμπεριλαμβανομένου του τρόπου συναρμολόγησης του φίλτρου. Σε ένα νήμα του 2015 στα φόρουμ βαρέος εξοπλισμού, ο εκκινητής νημάτων, που περιγράφει ένα Kobelco SK130-8 με επαναλαμβανόμενες βλάβες της κύριας αντλίας, ανέφερε ότι βρήκε την εγκατεστημένη βαλβίδα παράκαμψης φίλτρου ανεστραμμένη, η οποία άφηνε αφιλτράριστο λάδι (Φόρουμ για βαρύ εξοπλισμό). Είναι ένας μη επαληθευμένος λογαριασμός ενός χρήστη του φόρουμ και το μοντέλο αντλίας δεν αναφέρεται. Περιλαμβάνεται επειδή δείχνει το είδος της βλάβης που δεν μπορεί να επιλύσει μια παραγγελία ανταλλακτικών.
Γνήσια, aftermarket και ανακατασκευασμένα ανταλλακτικά: τι να ζητήσετε
Η ετικέτα ενός εξαρτήματος σας λέει λιγότερα από τα έγγραφα που είναι διατεθειμένος να στείλει ένας προμηθευτής μαζί της. Τρεις ερωτήσεις εκτελούνται συχνά μαζί και πρέπει να τίθενται χωριστά:
Προέλευση
Ποιος κατασκεύασε το ανταλλακτικό και πωλείται ως γνήσιο Kawasaki, ανακατασκευασμένο ή συμβατό;
Ιχνηλασιμότητα
Ποια έγγραφα συνδέουν αυτό το εξάρτημα με αυτόν τον κατασκευαστή: συσκευασία, αριθμός ανταλλακτικού, αρχείο παρτίδας ή επιθεώρησης;
Εξουσιοδότηση
Εάν ο πωλητής περιγράφει τον εαυτό του ως εξουσιοδοτημένο κανάλι Kawasaki, τι το δείχνει;
Το τρίτο είναι μια ερώτηση σχετικά με τον πωλητή, όχι το μέρος. Ως εκ τούτου, ένα ανταλλακτικό που αγοράζεται εκτός ενός εξουσιοδοτημένου καναλιού δεν είναι-μη αυθεντικό και μια επιστολή εξουσιοδότησης δεν επιβεβαιώνει ότι η έκδοση είναι κατάλληλη για την αντλία σας.
Όποια και αν είναι η προέλευση, ρωτήστε επίσης γραπτώς:
- Εάν το μπλοκ κυλίνδρων και η πλάκα βαλβίδας παρέχονται μαζί και για ποιο χέρι.
- Τι αρχείο επιθεώρησης συνοδεύει τις συρόμενες επιφάνειες και εάν μια συναρμολογημένη περιστροφική ομάδα ή αντλία δοκιμάστηκε πριν από την αποστολή.
- Τι καλύπτει η εγγύηση, για πόσο χρονικό διάστημα και τι συμβαίνει εάν η έκδοση αποδειχθεί λάθος.
Αυτές οι ερωτήσεις καλύπτουν μόνο μέρη. Για να κρίνετε τον προμηθευτή ως σύνολο, δείτε τη σύγκριση μαςγνήσιες και aftermarket υδραυλικές αντλίες.
Μετά την ανακατασκευή: οι συνθήκες που χρειάζονται τα νέα εξαρτήματα
Η ανακατασκευασμένη αντλία πρέπει να λειτουργεί εντός των δημοσιευμένων συνθηκών της Kawasaki για λάδι και εγκατάσταση. Οι παρακάτω τιμές προέρχονται από τον κατάλογο KPM1410, με ημερομηνία Οκτωβρίου 2014, ο οποίος ήταν η έκδοση που συνδέθηκε από τη σελίδα προϊόντος K3V/K5V της Kawasaki στις 9 Οκτωβρίου 2026 (Kawasaki Heavy Industries). Ο κατάλογος περιγράφει τα τεχνικά του δεδομένα ως τυπικές τιμές και όχι ως εγγυημένες.
| Κατάσταση | Τι αναφέρει ο κατάλογος |
|---|---|
| Υγρό | Υδραυλικό υγρό κατά της φθοράς-. συμβουλευτείτε την Kawasaki για άλλα υγρά |
| Εύρος ιξώδους | 10 έως 1.000 mm²/s |
| Εύρος θερμοκρασίας λαδιού | −20 έως +95 μοίρες |
| Καθαριότητα | Τουλάχιστον NAS 1638 Class 9 (ISO 4406 -/18/15), με συνεχές φιλτράρισμα |
| Διήθηση | Ονομαστικό φίλτρο 10 μm στη γραμμή επιστροφής. Σίτα 80 έως 150 mesh στη γραμμή αναρρόφησης |
| Πίεση θήκης | Όχι περισσότερο από 0,1 MPa κανονικά και 0,4 MPa στο μέγιστο |
| Τοποθέτηση και αποστράγγιση | Οριζόντιος άξονας. αποστράγγιση που λαμβάνεται από την επάνω θύρα αποστράγγισης, τυλιγμένη πάνω από το επάνω μέρος της θήκης της αντλίας, σε σωλήνα όχι μικρότερο από τη θύρα |
| Πριν ξεκινήσετε | Γεμίστε το περίβλημα της αντλίας με υγρό συστήματος μέσω της σύνδεσης αποστράγγισης της θήκης. η υπόθεση πρέπει να παραμείνει γεμάτη |
| Σύνδεση μονάδας δίσκου | Εύκαμπτος σύνδεσμος; παράλληλο σφάλμα εντός ±0,03 mm. χωρίς ακτινικό ή ωστικό φορτίο στο άκρο του άξονα |
Οι τιμές ιξώδους και θερμοκρασίας είναι οι εξωτερικές περιοχές στις λίστες του καταλόγου και όχι συνιστώμενο σημείο λειτουργίας.
Το γέμισμα της θήκης είναι το βήμα προστασίας.Το ιαπωνικό κείμενο του ίδιου δίγλωσσου καταλόγου προσθέτει ότι, χωρίς λάδι στη θήκη, τα εσωτερικά μέρη μπορεί να κολλήσουν από την έλλειψη λίπανσης.
Ο κατάλογος παρέχει τις συνθήκες εγκατάστασης, όχι μια σειρά θέσης σε λειτουργία. Για πρώτη εκκίνηση, έκπλυση και αποδοχή μετά από ανακατασκευή, ακολουθήστε τη διαδικασία στο εγχειρίδιο αντλίας για το μοντέλο σας και τις οδηγίες του κατασκευαστή του μηχανήματος.
Λίστα ελέγχου παραγγελίας και επόμενο βήμα
Ένας προμηθευτής μπορεί να επιβεβαιώσει μόνο εξαρτήματα αντλίας K3V112 σε σχέση με αυτά που στέλνετε, επομένως στείλτε τα όλα σε ένα μήνυμα:
- Το αρχείο αναγνώρισης από την παραπάνω λίστα, με τη φωτογραφία της πινακίδας
- Ποσότητα κάθε εξαρτήματος ή κιτ, η ημερομηνία που το χρειάζεστε και ο προορισμός παράδοσης
- Ζητήθηκαν ανταλλακτικά, ομαδοποιημένα ανά συναρμολόγηση και η επιλογή που θέλετε να αναφέρεται: κιτ στεγανοποίησης, μεμονωμένα εξαρτήματα, περιστροφική ομάδα ή πλήρης αντλία
- Ένα αίτημα για λίστα κιτ-με-γραμμή με αριθμούς ανταλλακτικών, ποσότητες και εξαιρέσεις
- Τα αποδεικτικά στοιχεία που θέλετε με τα εξαρτήματα: προέλευση, έγγραφα ιχνηλασιμότητας, αρχείο επιθεώρησης, όροι εγγύησης
- Απογυμνώστε-τα ευρήματα και τις φωτογραφίες της πλάκας βαλβίδας, του μπλοκ κυλίνδρου και των παπουτσιών, εάν η αντλία είναι ήδη ανοιχτή
- Έλεγχοι συστήματος που έχουν γίνει μέχρι τώρα: ροή αποστράγγισης θήκης, πίεση θήκης, φίλτρο και φίλτρο
- Ένα αίτημα για πλήρη-τιμή αντλίας μαζί με την προσφορά ανταλλακτικών, ώστε να μπορείτε να υπολογίσετε την αναλογία επισκευής
Δεν χρειάζεται να ανοίξετε την αντλία για να στείλετε μια πρώτη ερώτηση. Ο κωδικός μοντέλου, η περιστροφή, ο κωδικός ρυθμιστή, η ποσότητα και ο προορισμός είναι αρκετά για να ξεκινήσετε.
Αυτή η λίστα συνεργάζεται με οποιονδήποτε προμηθευτή ανταλλακτικών. Η δημοσιευμένη σειρά K3V112 της Sheungchak είναι πλήρεις αντλίες στις διατάξεις S, DT, DP και DTP. Εάν η σύγκρισή σας οδηγεί σε αντικατάσταση, στείλτε τη φωτογραφία της πινακίδας και το αρχείο αναγνώρισης μέσω μαςέντυπο διερεύνησης. Ζητήστε έναν έλεγχο μοντέλου, έναν έλεγχο σχεδίασης και μια προσφορά που αναφέρει την πλήρη διαμόρφωση της αντλίας που προσφέρεται.
